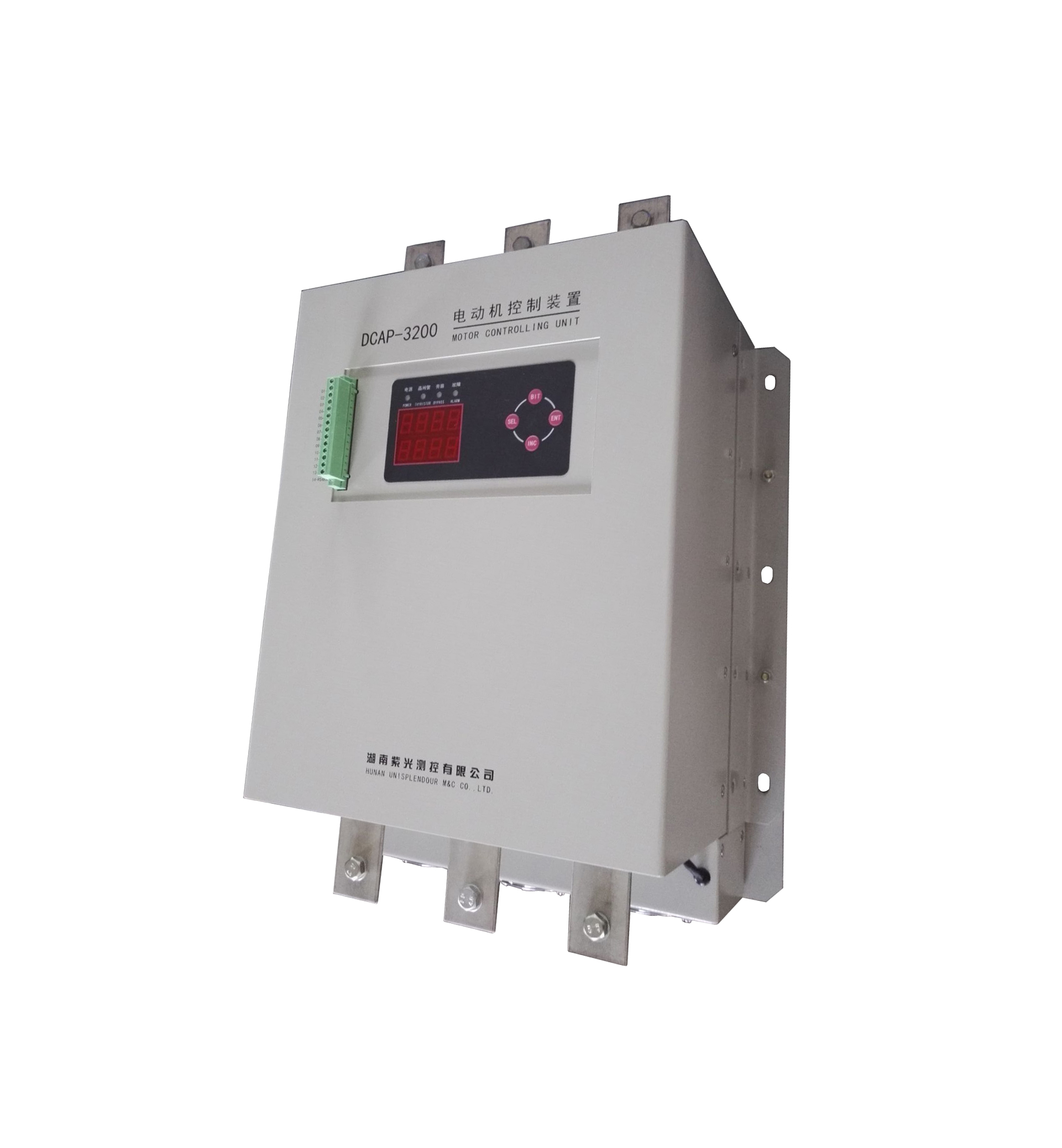

DCAP-3200 电动机软启动控制器（150kW）

DCAP-3200 电动机软启动控制器

1.装置概述

该装置基于32位高性能DSP（数字信号处理器）设计，是一种集电动机软启动、软停机和多种保护功能于一体的新型电动机控制装置。

装置采用控制三相晶闸管的导通角，使被控电动机的输入电压按不同的要求而变化，以实现不同的功能，可减少启动时大电流对电网及电动机的冲击，平稳的加速度可减轻机械冲击，软停机时，平稳的减速度，消除泵类的水锤效应等。

2.主要功能

n 启动方式为恒电流启动（软启动）

n 停机方式为电压斜坡停机（软停机）

n 具有缺相、过温保护功能

n 通信功能：1路RS-485通信口，采用MODBUS-RTU协议，通信波特率为9600bps。

3.技术参数

(1) 三相电源电压：380～450±15%V

(2) 电源频率：50/60±2Hz

(3) 适配电机类型：三相交流异步电动机

(4) 环境条件

n 工作环境温度：-20～55℃，24h内平均温度不大于35℃

n 贮存环境温度：-25～75℃

n 大气压力：80～110kPa

n 相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，且表面无凝露。最高温度为40℃时，平均最大相对湿度不大于50%。

(5) 启动频率：小于12 次/小时

(6) 电机功率：0～150kW

(7) 防护等级：IP20
