DCAP-5510F 光纤数字同期装置（V2.2）

DCAP-5510F 光纤数字同期装置（V2.2）

1.装置概述

该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，主要用于水电站、火电厂和线路的同期操作，作为常规手动同期表的升级产品，具有三合一的功能，即：同期表、转角变、同期继电器的功能。

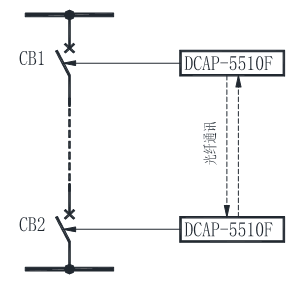

该装置专门用于远程同期控制，即两侧电压通过光纤相互传送，以实现两侧独立的检同期功能。

2.主要功能

(1) 当满足同期条件时，装置能自动接通合闸回路。

(2) 装置采用双电压判据，避免无压判断错误。

(3) 装置具有检同期功能。

(4) 装置具有检无压功能。

(5) 装置具有不检电压功能。

(6) 装置具有系统电压过低报警功能。

(7) 装置具有对象电压过低报警功能。

(8) 装置带有主机软件对时或B码对时功能（可选）。

(9) 装置带有1个RS485总线通信口和2个以太网通信口，便于实现双网通信。

3.使用说明

3.1 交流电压输入回路

装置内部设置有2个小TV可接受0～100V交流电压的输入，用于测量：

n 系统侧同期电压：Us

n 系统侧同期参考电压：Usc

n 对象侧同期电压：Ug（对侧装置传送）

n 对象侧同期参考电压：Ugc（对侧装置传送）

说明：

n 当同期电压选择线电压输入时，建议：

Us接Ua、Usn接Ub、Usc接Uc。此时Us为Uab，Usc为Ubc。

Ug接Ua、Ugn接Ub、Ugc接Uc。此时Ug为Uab，Ugc为Ubc。

n 当同期电压选择相电压输入时，建议：

Us接Ua、Usn接Un、Usc接Uc。此时Us为Uan，Usc为Ucn。

Ug接Ua、Ugn接Un、Ugc接Uc。此时Ug为Uan，Ugc为Ucn。

3.2 直流电源输入回路

直流电源输入为DC220V或DC110V，需在订货时注明。装置工作电源的接线端子为P+、P-。

3.3 开关量输入（遥信）回路

装置设有9个遥信开关量信号输入端。用户在使用本装置并对其分配遥信输入端时必须注意以下几点：

① SI1～SI8为普通开关量信号输入端。

② SGP为GPS对时脉冲输入端，可用于GPS脉冲对时。

③ SI1～SI8为DC220V或DC110V输入。

3.4 开关量输出（遥控）回路

装置设有8个开关量输出口TS1～TS8。其中，TS1～TS8输出何种保护（或几种保护的组合）跳闸信号由跳闸表来设定，通过跳闸表可灵活使用TS1～TS8出口。(注：1：输出允许，0：输出禁止)。

3.5 通讯接口

本装置带有高速以太网接口和RS-485通讯接口，本装置的各种信号和外部遥信信号可通过通讯网络上传至综合自动化系统的监控主机。
