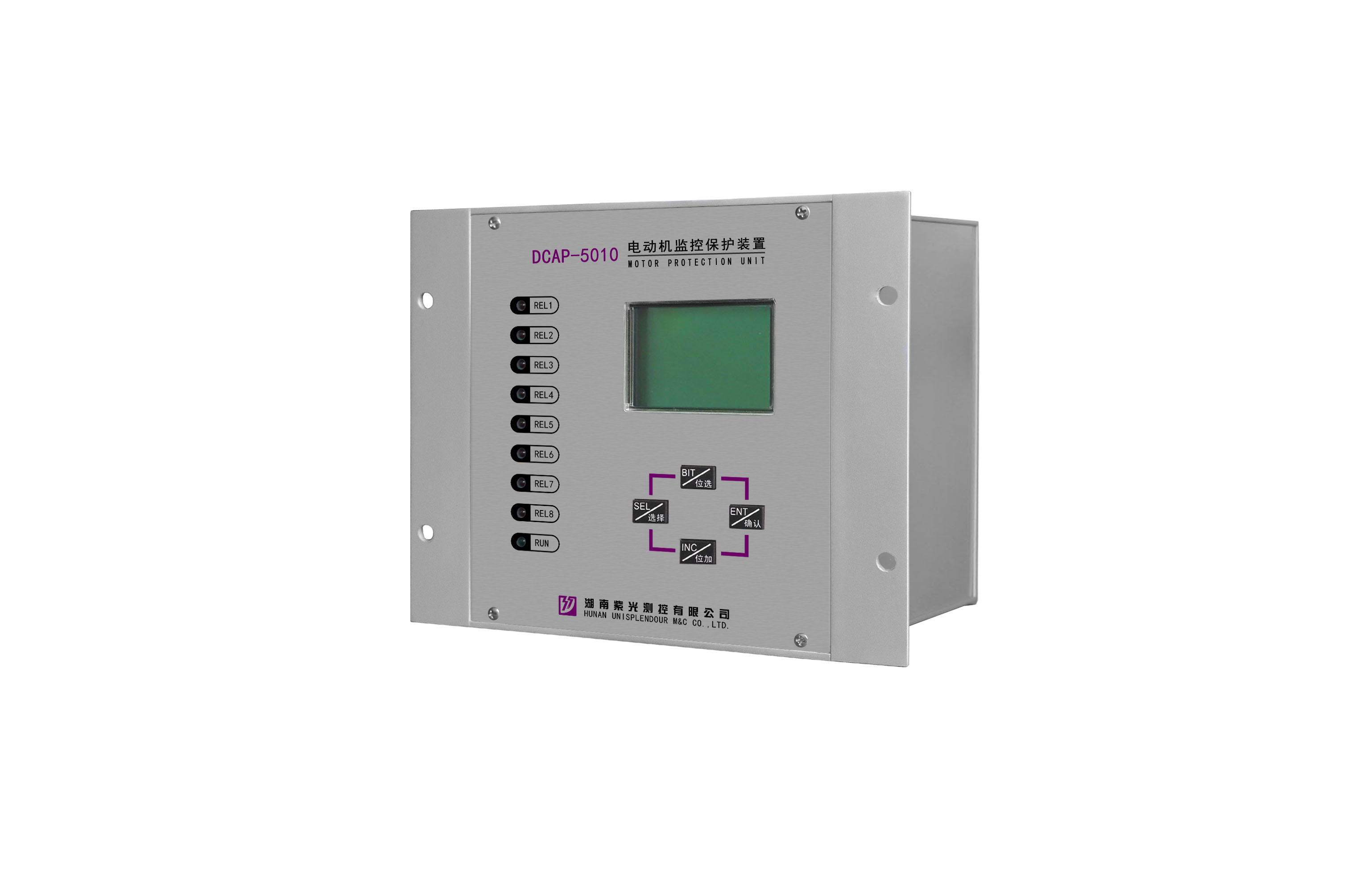

DCAP-5011E2 变频驱动电动机监控保护装置（V2.2）

DCAP-5011E2 变频驱动电动机监控保护装置（V2.2）

1.装置概述

   该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，主要用于下列接线方式的变频驱动电动机的保护测控。

   装置的开关量SI9输入短接开关的位置信号。当SI9=0时（断开状态）为变频运行状态；当SI9=1时（闭合状态）为工频运行状态。

   在变频运行状态下，电流差动速断保护和电流差动保护自动退出。

2.主要功能

(1) 继电保护功能：

n 电流差动速断保护

n 电流差动保护（采用常规比率制动和二次谐波制动原理）

n 电流速断保护

n 两段过流保护

n 堵转保护

n 启动时间过长保护

n 反时限过流保护

n 过电压保护

n 两段低电压保护

n 零序过压保护

n 两段零序过流保护

n 逆功率过流保护

n 负序过流保护

n 负序过压保护

n 两段过负荷报警

n 低频保护

n 失步保护

n 失磁保护

n 两段过温保护

n TV和TA断线报警

n 控制回路断线报警

n 四路非电量控制（联跳一、联跳二、联跳三、联跳四）

(2) 记录高压电机启动过程中A相电流的有效值。

(3) 装置失电告警功能。

(4) 具有故障录波功能，最长可录波20s。

(5) 对时功能：主机软件对时、脉冲对时或B码对时（可选）。

(6) 装置可掉电保存最新80次报警记录。

(7) 装置带有RS-485总线通信口和以太网通信口。
