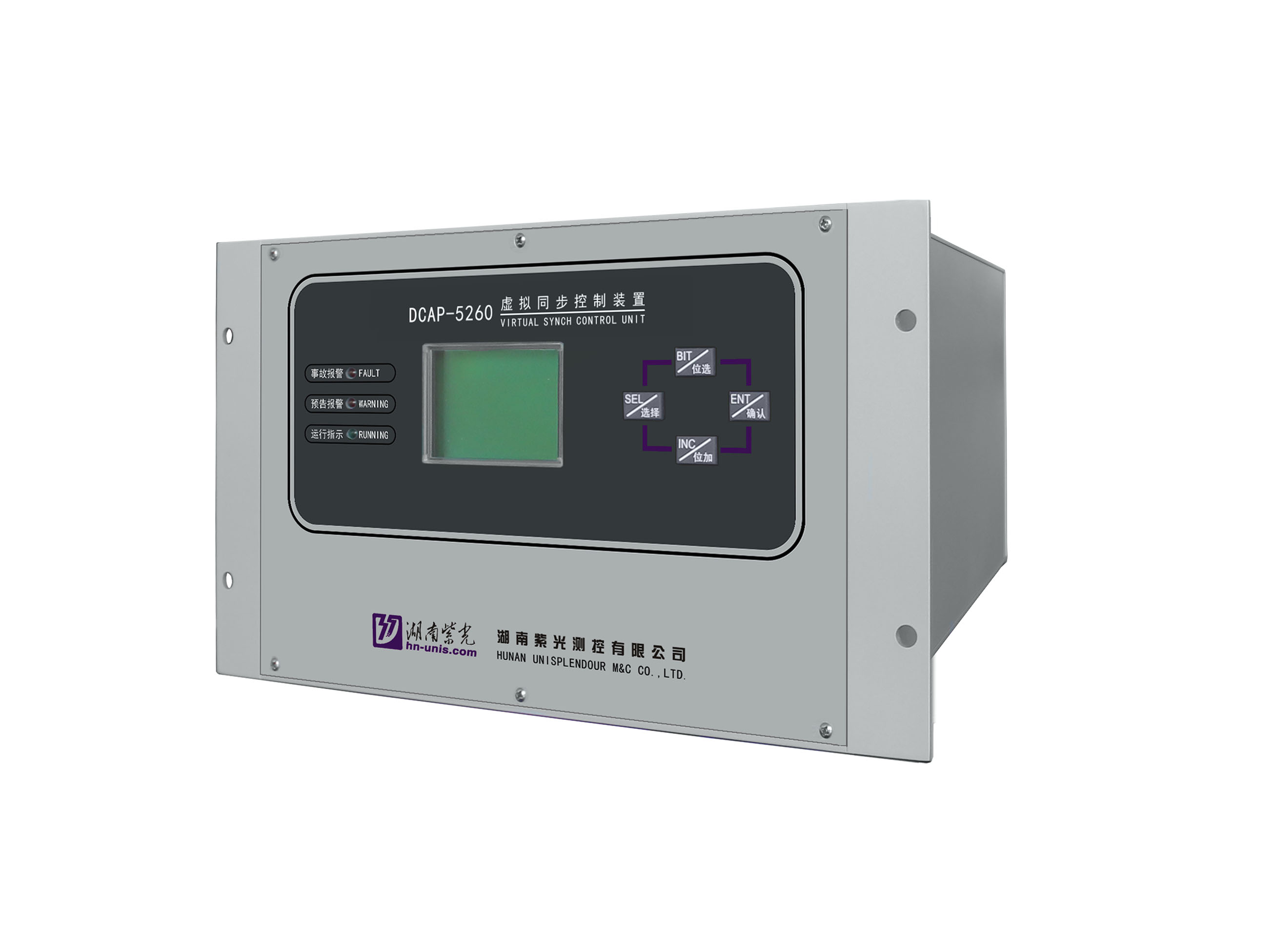

DCAP-5260 虚拟同步控制装置（V4.0）

DCAP-5260 虚拟同步控制装置（V4.0）

1.装置概述

   该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，主要适用于220kV及以下电压等级的新能源电站接入线路的电气测量及控制，一次调频的计算。

   该装置带有母线低电压和过电压报警等功能，与PCS配合完成高低电压穿越等功能。

   该装置采用MODBUS协议与主站监控计算机通信，实现数据的交换；采用MODBUS协议或IEC-104协议与新能源站/储能站的EMS系统通信，实现数据的交换。

2.主要功能

(1) 报警功能：

n 电压异常报警

n 电流异常报警

n 频率异常报警

n 低电压穿越报警

n 高电压穿越报警

n 低频报警

n 高频报警

(2) 一次调频的计算

(3) 装置失电告警功能。

(4) 对时功能：主机软件对时、脉冲对时、B码对时（可选）。

(5) 装置可掉电保存最新80次报警记录。

(6) 装置带有1个RS485总线通信口和2个以太网通信口。

3.使用说明

3.1 交流电压输入回路

装置内部设置有3个小TV可接受额定100V交流电压的输入，用于测量母线电压：Ua、Ub、Uc。

3.2 交流电流输入回路

    装置内部设置有6个小TA，可接受额定为5A或1A交流电流输入（需在订货时注明），用于测量线路1电流Ia1、Ib1、Ic1和线路2电流Ia2、Ib2、Ic2。

3.3 直流电源输入回路

直流电源输入为DC220V或DC110V，需在订货时注明。装置工作电源的接线端子为P+、P-；控制回路电源的接线端子为L+、L-。

3.4 开关量输入回路

装置设有35个遥信开关量信号输入端。用户在使用本装置并对其分配遥信输入端时必须注意以下几点：

① SI1接线路一断路器位置信号。

② SI2接线路二断路器位置信号。

③ SI9接一次调频压板信号。

④ SI4～SI8， SI10～SI34为普通开关量信号。

⑤ SGP为GPS对时脉冲输入端，可用于GPS脉冲对时，脉冲信号为DC24V输入。

⑥ SI1～SI34默认为DC220V/DC110V输入。

3.5 开关量输出回路

装置设有32个开关量输出口TS1～TS32。TS1～TS32输出何种保护（或几种保护的组合）跳闸信号由跳闸表来确定，通过跳闸表可灵活使用TS1～TS32出口(注：1：输出允许，0：输出禁止)。装置面板上第3个指示灯分别为故障报警、预告报警和正常工作指示灯。

3.6 通讯接口

装置带有高速以太网接口和RS-485（或光纤）通讯接口，本装置的各种信号和外部遥信信号可通过通讯网络上传至综合自动化系统的监控主机。

网口1与主站监控计算机通信；网口2与新能源站EMS系统通信。
