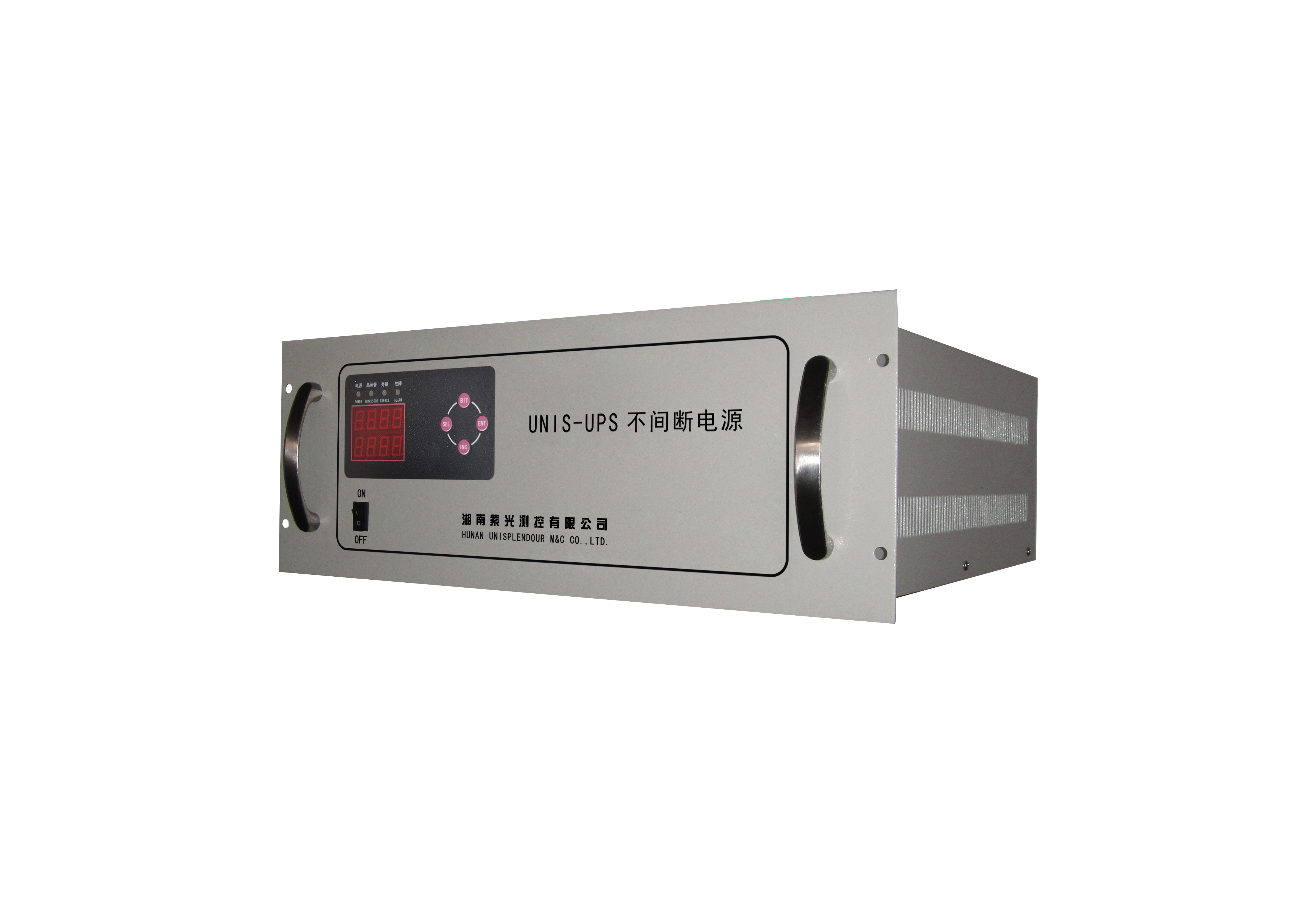

UNIS-UPS 不间断电源（1kVA/2kVA/3kVA）

UNIS-UPS 不间断电源

1.装置概述

UNIS-UPS不间断电源专为电力系统、计算机系统及通讯系统等领域设计，纯正弦波输出、波形失真小。

由于电力系统工程均配有大容量直流电源系统，采用直流电源加UPS方式作为备用电源，供电可靠性大大提高。由于直流电源容量均较大，因此采用UPS供电时，在市电断电后可提供较长的备用交流供电时间。

2.注意事项

n 在仔细阅读本说明书并能正确使用前，请不要安装、操作、维护或打开机壳检查UPS。

n 在UPS停止工作后，仍能通过交流旁路向外供电，所以接线和维护时必须先断开前级交、直流电源。

n 切断电源的短时间内，UPS内仍有高压，切勿打开机箱触摸内部器件，待电容放电完毕，方才安全。

3.存放和搬运

存放：

本品在存放时应注意以下事项，以避免可能受到的不良影响。

n 置于无尘垢和干燥通风的场所。

n 环境温度在-20℃～50℃，环境相对湿度不大于90%,且无水珠凝结现象。

n 远离腐蚀性气体，液体。

n 长期不用的UPS，每隔半年应通电一次，以防止机内电解电容干枯。

搬运：

n 本产品在搬运过程中，应避免强烈振动，磕碰，严禁将包装箱倒置。

4.主要功能

直流输入：

   DC220V/110V（50Hz/60Hz）

交流旁路输入：

   AC220V/110V（50Hz/60Hz）

逆变输出：

   当交流输入不正常而直流输入正常时，切断旁路开关，UPS的逆变开始工作输出交流AC220V/110V（50Hz/60Hz）

旁路输出：

   当交流输入正常时，UPS的逆变停止工作，由旁路开关将交流输入直接输出AC220V/110V（50Hz/60Hz）。

通讯：

装置带有1路RS-485通信口，采用MODBUS-RTU协议，通信波特率为9600bps。

5.技术指标

6.报警功能

输出过载报警（OC：Over Current）：

旁路状态下，当负载功率超过额定功率的120%时，延时5s报警。

逆变状态下，当负载功率超过额定功率的120%时，延时5s关断逆变输出并报警；要恢复供电须关机重启。

输出短路报警（SC：Short Circuit）：

   旁路状态下，当输出短路时立即报警。

   逆变状态下，当输出短路时立即关断逆变输出并报警；要恢复供电须关机重启。

直流输入过压报警（DO：DC Over-voltage）：

   旁路状态下，当直流输入电压高于130%VIDCn时，立即报警。

   逆变状态下，当直流输入电压高于130%VIDCn时，立即关断逆变输出并报警；当直流输入电压恢复正常时，能自动启动逆变对外供电。

直流输入欠压报警（DU：DC Under-voltage）：

旁路状态下，当直流输入电压低于85%VIDCn时，立即报警。

逆变状态下，当直流输入电压低于85%VIDCn时，立即关断逆变输出并报警；当直流输入电压恢复正常时，能自动启动逆变对外供电。

直流输入接反报警（DR：DC Reverse）：

   旁路状态下，当直流输入电压极性接反时，立即报警。

   逆变状态下，当直流输入电压极性接反时，立即关断逆变输出并报警。

交流输入过压报警（AO：AC Over-voltage）：

   无论在旁路状态还是在逆变状态下，当交流输入电压高于130%VIACn时，立即报警。

交流输入欠压报警（AU：AC Under-voltage）：

无论在旁路状态还是在逆变状态下，当交流输入电压低于85%VIACn时，立即报警。

过温报警（OT：Over Temperature）：

旁路状态下，当箱体内过温报警信号有效时，延时5s报警。

逆变状态下，当箱体内过温报警信号有效时，延时5s关断逆变输出并报警；当箱体内温度恢复正常时，能自动启动逆变对外供电。

逆变故障报警（IF：Inverting fault）：

旁路状态下，当逆变故障信号有效时，立即报警。

逆变状态下，当逆变故障信号有效时，立即关断逆变输出并报警；当逆变故障信号无效时，能自动启动逆变对外供电。
