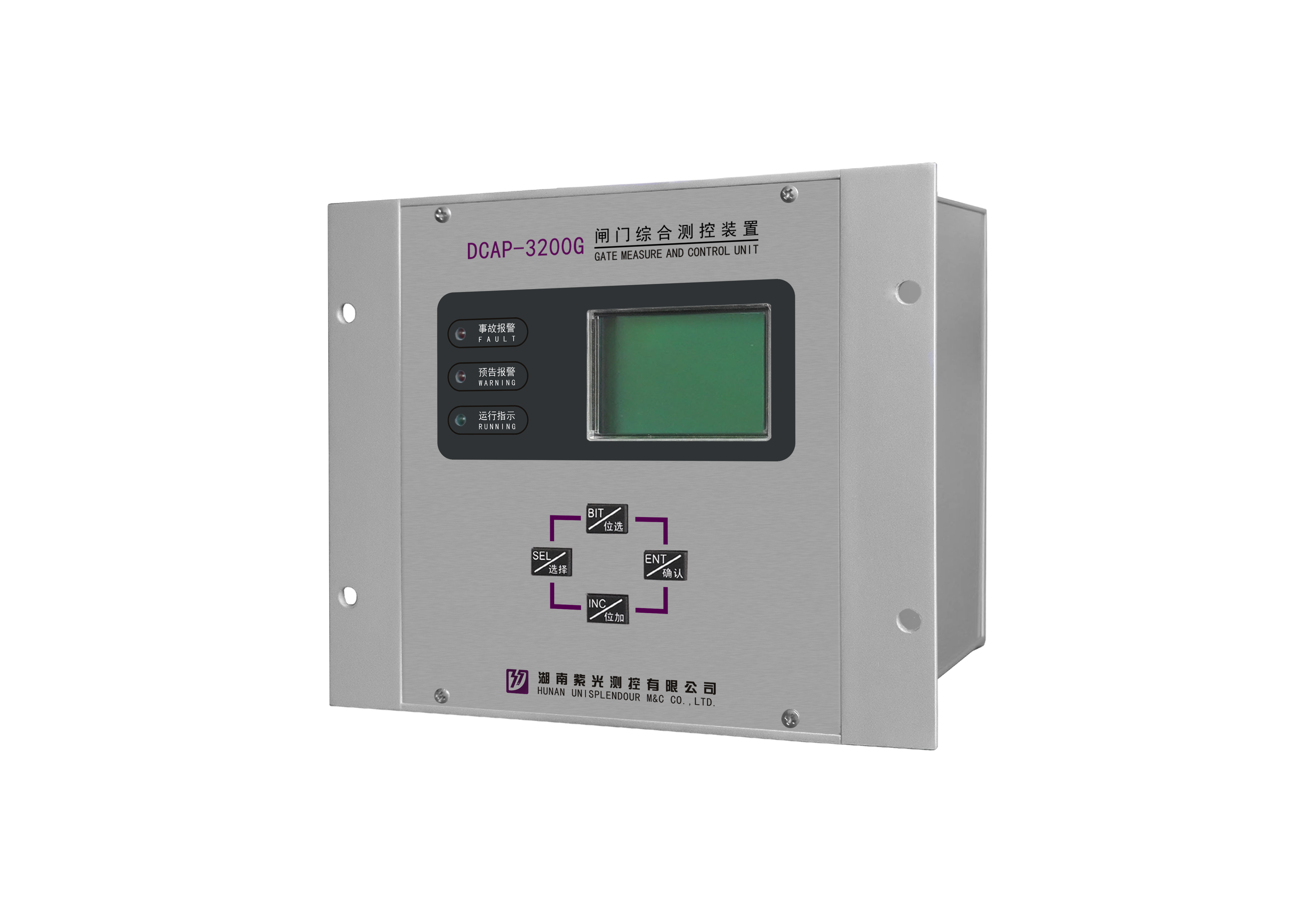

DCAP-3200G 闸门综合测控装置（V1.4）

DCAP-3200G 闸门综合测控装置（V1.4）

1.装置概述

   该装置具有闸门开度测量及控制、开度变送、荷重测量、上下游水位测量、流速测量及通信功能。

   该装置和光电式或接触式绝对编码器相配合组成闸门开度测控系统；和二个荷重传感器相配合组成闸门双荷重测量系统。

该装置具有如下测量功能：

n 闸门开度测量

n 闸门A路和B路荷重测量

n 上游水位和下游水位测量

n 流速测量

该装置具有如下报警功能：

（1）越限报警功能

n 闸门开度越限报警功能

n 闸门荷重越限报警功能

n 闸门荷重差越限报警功能

n 上游水位越限报警功能

n 下游水位越限报警功能

n 流速越限报警功能

n 闸门限位报警功能

（2）测量输入断线报警功能

n 闸门开度测量输入断线报警功能

n 闸门荷重测量输入断线报警功能

n 上游水位测量输入断线报警功能

n 下游水位测量输入断线报警功能

n 流速测量输入断线报警功能

该装置具有如下控制功能：

（1）自动控制功能

n 开度设定自动控制：根据闸门开度设定值，完成自动控制。

n 远程控制：通过远程修改闸门开度设定值，完成远程控制。

（2）手动控制功能

n 手动控制：根据开关输入量（DI）状态，完成手动控制。

n 紧停控制：当按下“紧停”按钮时，立即停止闸门控制输出。

2.使用说明

2.1 闸门开度测量输入回路

闸门开度测量输入信号：闸门开度串行格雷码（接口信号可选SSI 或 EnDat）或者4～20mA直流模拟量输入。

2.2 闸门荷重测量输入回路

输入A路和B路荷重测量信号。荷重测量输入信号：4～20mA或者-40mV～40mV直流模拟量输入。

2.3 水位测量输入回路

输入上游和下游水位测量信号。水位测量输入信号：4～20mA直流模拟量输入。

2.4 流速测量输入回路

输入流速测量信号。流速测量输入信号：4～20mA直流模拟量输入。

2.5 装置辅助电源输入回路

电源输入为DC或AC220V、DC或AC110V（需在订货时注明）。装置工作电源的接线端子为P+、P-。

2.6 开关量输入回路

装置设有9个遥信开关量信号输入端。具体用于：

n DI1：手动控制命令输入（常开）

n DI2：闸门紧停命令输入（常开）

n DI3：闸门上限位信号输入（常开）

n DI4：闸门下限位信号输入（常开）

n DI5～DI9：备用

n DI1～DI9默认为DC24V输入。

2.7 开关量输出回路

装置设有6个开关量输出口TS1～TS6。具体用于：

n TS1：闸门开启控制输出

n TS2：闸门开启复归输出

n TS3：闸门关闭控制输出

n TS4：闸门关闭复归输出

n TS5：闸门紧停控制输出

n TS6：报警输出

2.8 闸门开度变送输出回路

装置设有1路直流模拟量变送输出，用于变送输出闸门开度。输出信号为4～20mA信号。

2.9 通信功能

装置带有2路RS-485通信接口。1路与后台通讯，采用IEC-103或MODBUS-RTU 协议，波特率为9600bps；另1路与开度测量用接触式绝对编码器通讯。
