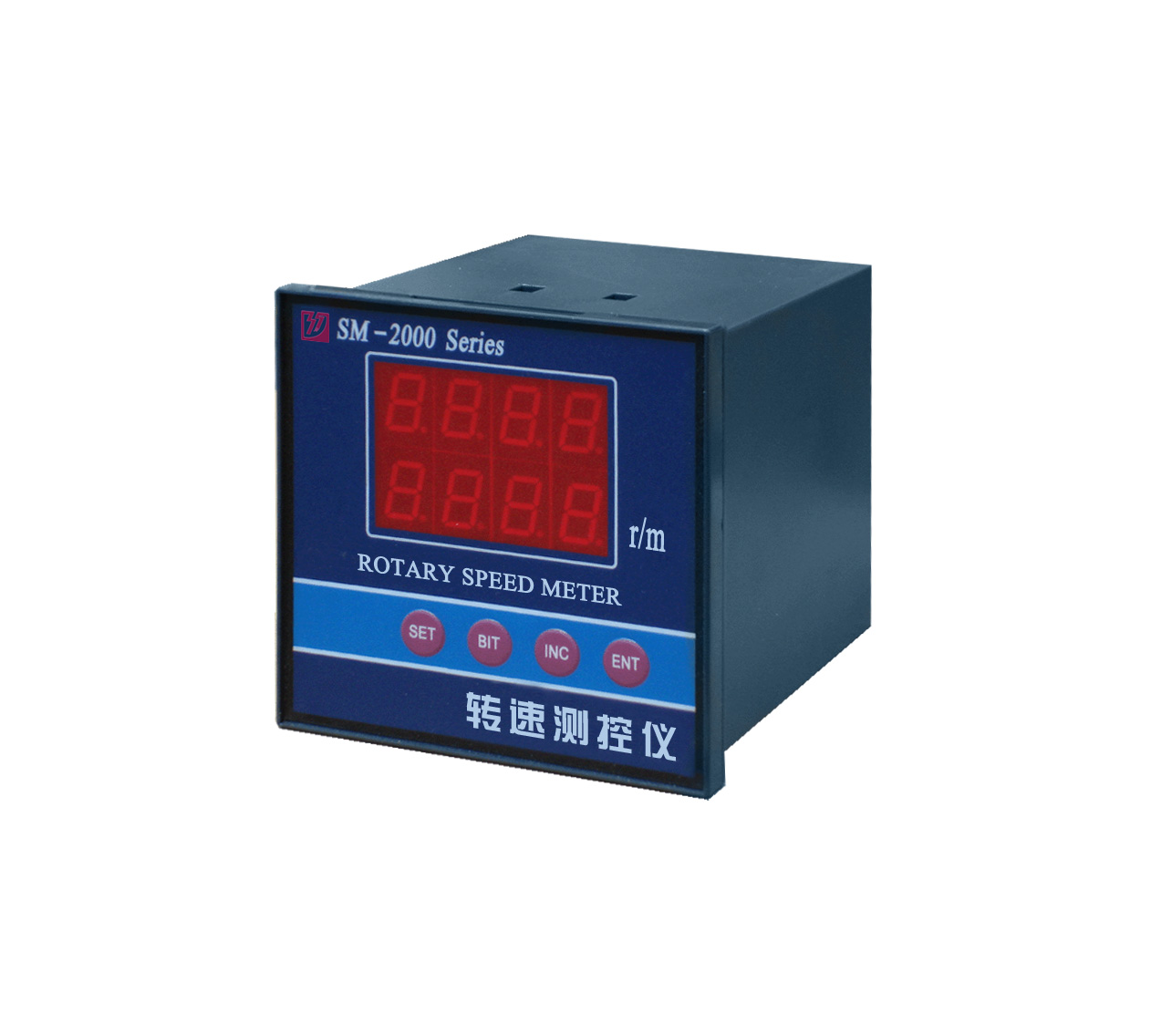

SM-2000系列转速测控仪（V1.4）

SM-2000系列转速测控仪（V1.4）

1.仪表概述

SM-2000系列转速测控仪是集测量、控制、模拟量输出、通讯功能于一体的新一代转速测控产品。利用机端残压或者编码对发电机组的转速及频率进行自动检测，并进行相应的控制。仪表具有工业标准的RS-485/MODBUS通讯接口通讯协议，组网简单便捷，配合后台监控主机，实现集中监控。

2.主要功能

n 具有残压测速(U1,U2)和编码测速(KI,XGND)功能。

n 仪表带有七轮转速控制出口（电子开关AC250V/50mA）。

① 七轮转速定值可现场设置，一般为5﹪、35﹪、80﹪、95﹪、105﹪、140﹪、170﹪。

② 七轮转速出口延时可现场设置，一般为1～3轮出口延时为2s，4轮与5轮出口延时为0.5s，6轮出口延时为0.4s，7轮出口延时为0.3s。

③ 1～3轮出口在频率大于设定定值0.5Hz时返回；4～7轮出口在频率小于设定定值0.5Hz时返回。

n 适用于系统频率为50Hz或者60Hz的系统。

n 模拟量输出：1路4～20mA的DA输出。

   当系统频率为50Hz时：0.00Hz对应4mA输出，100.00Hz对应20mA输出；

   当系统频率为60Hz时：0.00Hz对应4mA输出，120.00Hz对应20mA输出.

n 采用RS-485、MODBUS-RTU协议，通信波特率9600bps。
