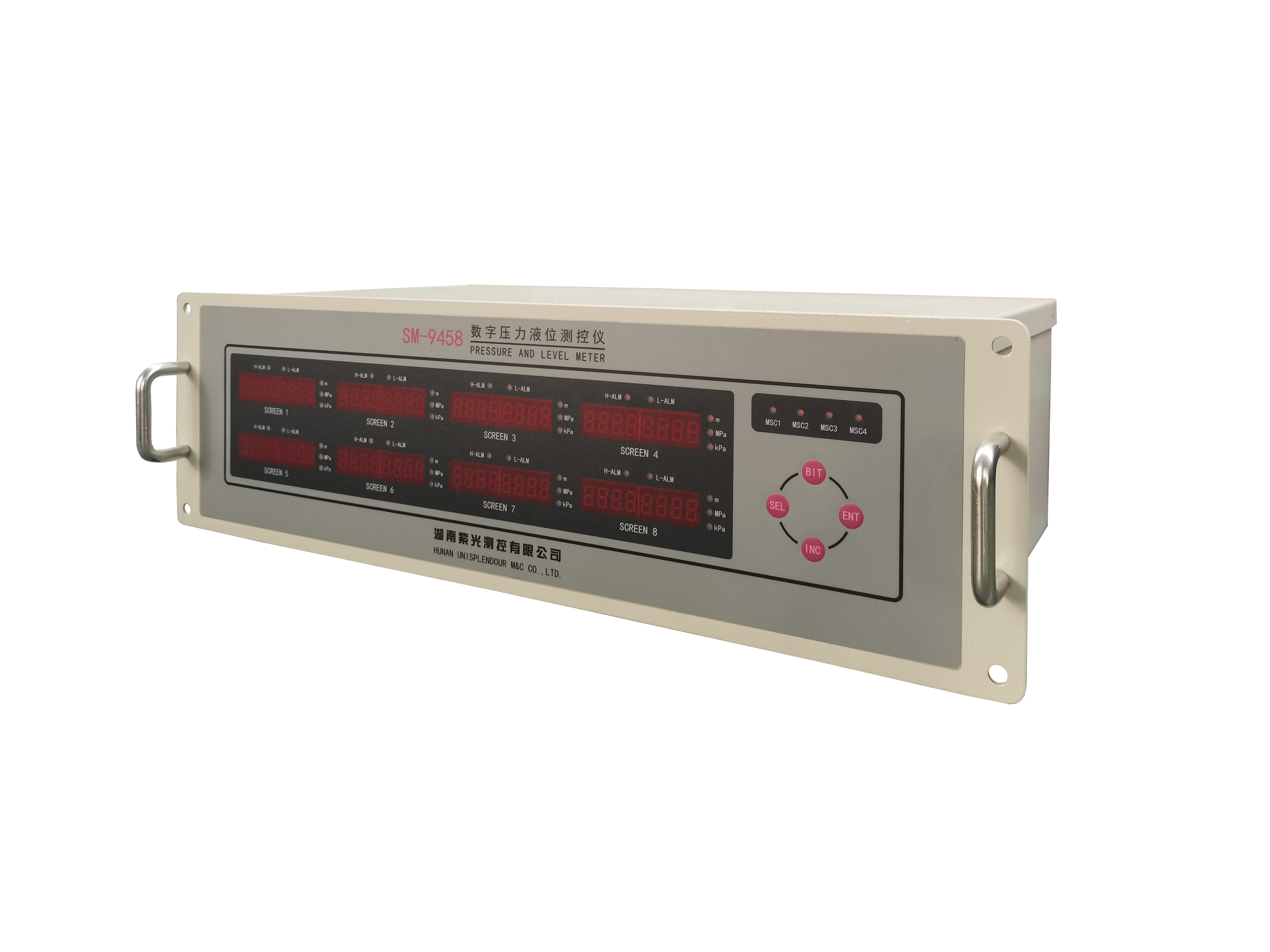

SM-9458M/S 数字压力液位测控仪（V1.4）

SM-9458M/S 数字压力液位测控仪（V1.4）

1.仪表概述

SM-9458M数字压力液位测控仪是集模拟量测量、模拟量变送输出、继电器输出、通讯功能为一体的智能化产品，可供水电站、火电站、泵站、变电站等作控制之用。

2.主要功能

模拟量测量：

n 仪表直接采集8路4～20mA直流电流输入或0～10V直流电压输入，即AI01～AI08。

n 仪表通信采集8路4～20mA直流电流输入或0～10V直流电压输入，即AI09～AI19。

n AI01～AI16对应的一次值，可通过“设置参数”菜单设置。

n 当主从通信中断时，通信采集的模拟量测量值默认为0.00mA或0.00V，一次值默认为999.99。

模拟量测量故障检测：

n 当采用4～20mA输入时，如果AI≤2mA或AI>24mA时，仪表判断模拟量测量故障。

n 当采用0～5V输入时，如果AI>6V时，仪表判断模拟量测量故障。

n 当模拟量测量故障时，模拟量序号闪烁。

n 当模拟量测量故障时，闭锁对应的模拟量AI越限报警和模拟量差值DAI越限报警。

模拟量差值计算：

n 8路差值计算，通过“设置差值计算”菜单的设置，可形成AI01～AI16之间任意两路之间的差值，即DAI1～DAI8。

n 差值取“计算对象1-计算对象2”的实时值。

n 显示单位采用“计算对象1”的单位。

模拟量差值计算错误：

n 当计算对象中任一个为999.99，或计算对象不是同一单位时，仪表判断模拟量差值计算错误。

n 当模拟量差值计算错误时，模拟量差值序号闪烁。

n 当模拟量差值计算错误时，模拟量差值直接取999.99。

n 当模拟量差值计算错误时，闭锁模拟量差值越限报警。

模拟量变送输出：

n 共8路DA变送输出（采用仪表内部的DC24V辅助电源），通过“选择变送输出”菜单的设置，可对应16AI和8DAI。

n DA1～DA8对应的一次值，可通过“设置参数”菜单设置。

n 当模拟量差值DAI=999.99时，DA直接输出0mA。

继电器报警输出：

n 共8组继电器空接点输出，每组带有越高限报警和越低限报警输出。

n 通过“设置跳闸表”菜单的设置，每组继电器报警输出可对应16AI或8DAI。

模拟量越高限报警：

n 当模拟量AI超过“AI越高限报警定值”时，延时启动报警。

n 当模拟量AI小于“AI越高限报警定值- AI越高限报警返回区间定值”时，报警延时返回。

n 当模拟量越高限报警启动时，模拟量序号闪烁，“越高限报警/H-ALM”亮。

模拟量越低限报警：

n 当模拟量AI低于“AI越低限报警定值”时，延时启动报警。

n 当模拟量AI大于“AI越低限报警定值+ AI越低限报警返回区间定值”时，报警延时返回。

n 当模拟量越低限报警启动时，模拟量序号闪烁，“越低限报警/L-ALM”亮。

模拟量差值越高限报警：

n 当模拟量差值DAI超过“DAI越高限报警定值”时，延时启动报警。

n 当模拟量差值DAI小于“DAI越高限报警定值- DAI越高限报警返回区间定值”时，报警延时返回。

n 当模拟量差值越高限报警启动时，模拟量差值序号闪烁，“越高限报警/H-ALM”亮。

模拟量越差值低限报警：

n 当模拟量差值DAI低于“DAI越低限报警定值”时，延时启动报警。

n 当模拟量差值DAI大于“DAI越低限报警定值+ DAI越低限报警返回区间定值”时，报警延时返回。

n 当模拟量差值越低限报警启动时，模拟量差值序号闪烁，“越低限报警/L-ALM”亮。

RS-485通信接口：

n 仪表带有2路RS-485通信接口。第一路RS-485负责与监控计算机通信；第二路RS-485负责与从机SM-9458S通信。（最多带4台从机）。

n 1～4号从机对应的通信地址为：201～204。

n 采用RS-485、MODBUS-RTU 协议，遵循SM-2000系列产品通讯规约。通信波特率为9600bps。

主从机通信异常报警：

n 当从机接入且1s内无数据交换，则报从机通信中断。当主从机通信恢复正常，主从机通信中断报警复归。

n 当主从机通信异常时，对应从机通信异常状态指示灯（MSC）亮。
