UNIS-WTM系列无线测温仪（V1.4）

UNIS-WTM系列无线测温仪（V1.4）

1.仪表概述

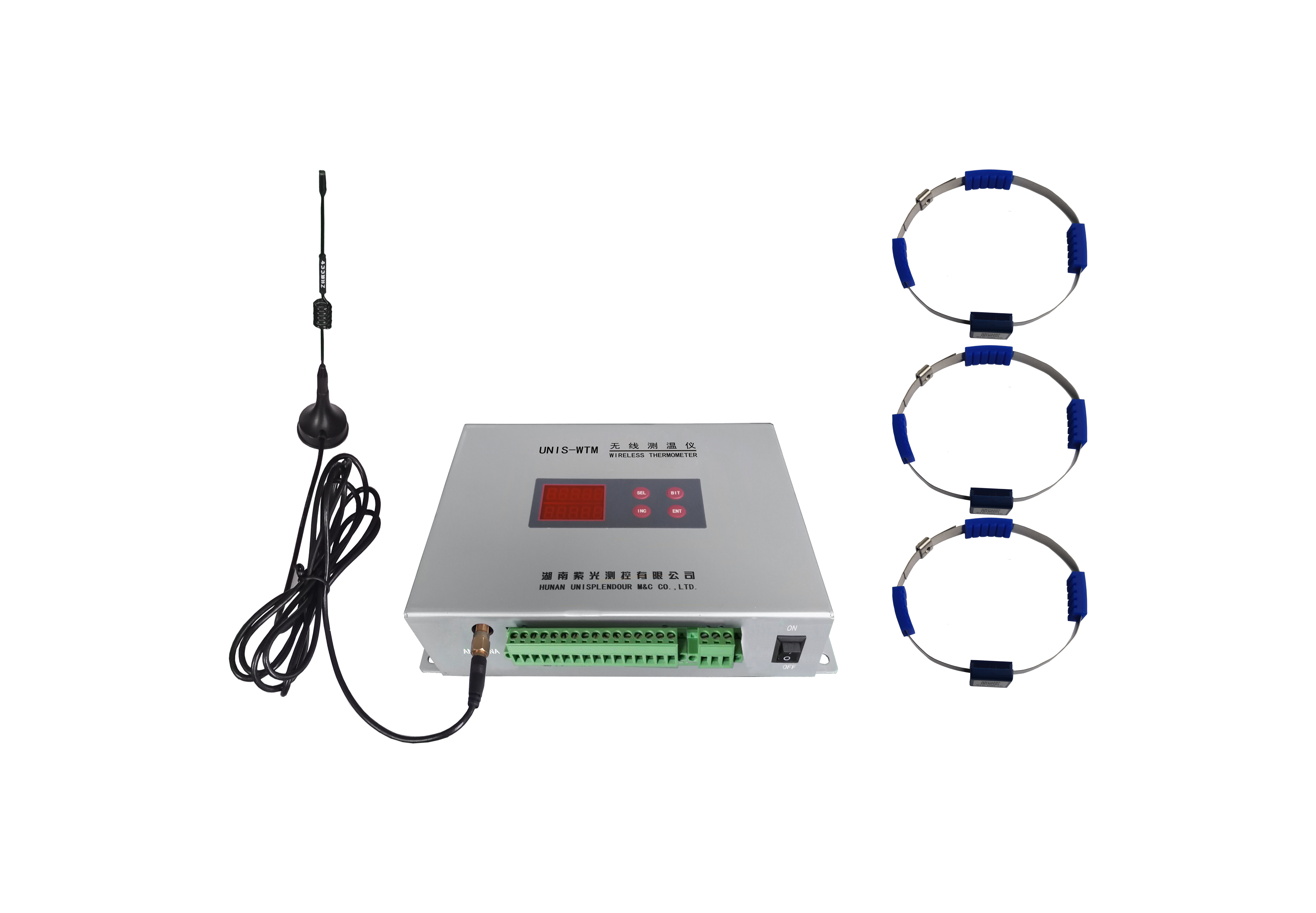

UNIS-WTM无线测温仪是集无线温度采集、越限报警输出、通讯功能于一体的温度巡检产品，实现最多256路无线温度传感器的采集和出口控制，可供水电站、泵站、变电站等作温度廵检及报警之用。仪表具有工业标准的RS-485/MODBUS通讯接口通讯协议，组网简单便捷，配合后台监控主机，完成对温度的集中监控。

2.主要功能

n 温度采集：采用433MHz/FSK无线接收技术，可接收最多255个温度节点的无线数据。

n 开入采集：共4路开入采集(空接点输入)。

n 控制输出：共4路独立继电器空接点输出，用于温度越限和节点失联报警。

   出口继电器1：一段温度越限报警

   出口继电器2：二段温度越限报警

   出口继电器3：温度节点失联报警

   出口继电器4：备用

n 温度节点失联报警：当回路电流小于5A时，温度节点进入休眠状态。当超过10个采样周期未收到节点数据时，启动失联报警。

n 采用RS-485、MODBUS-RTU 协议，通信波特率为9600bps。
