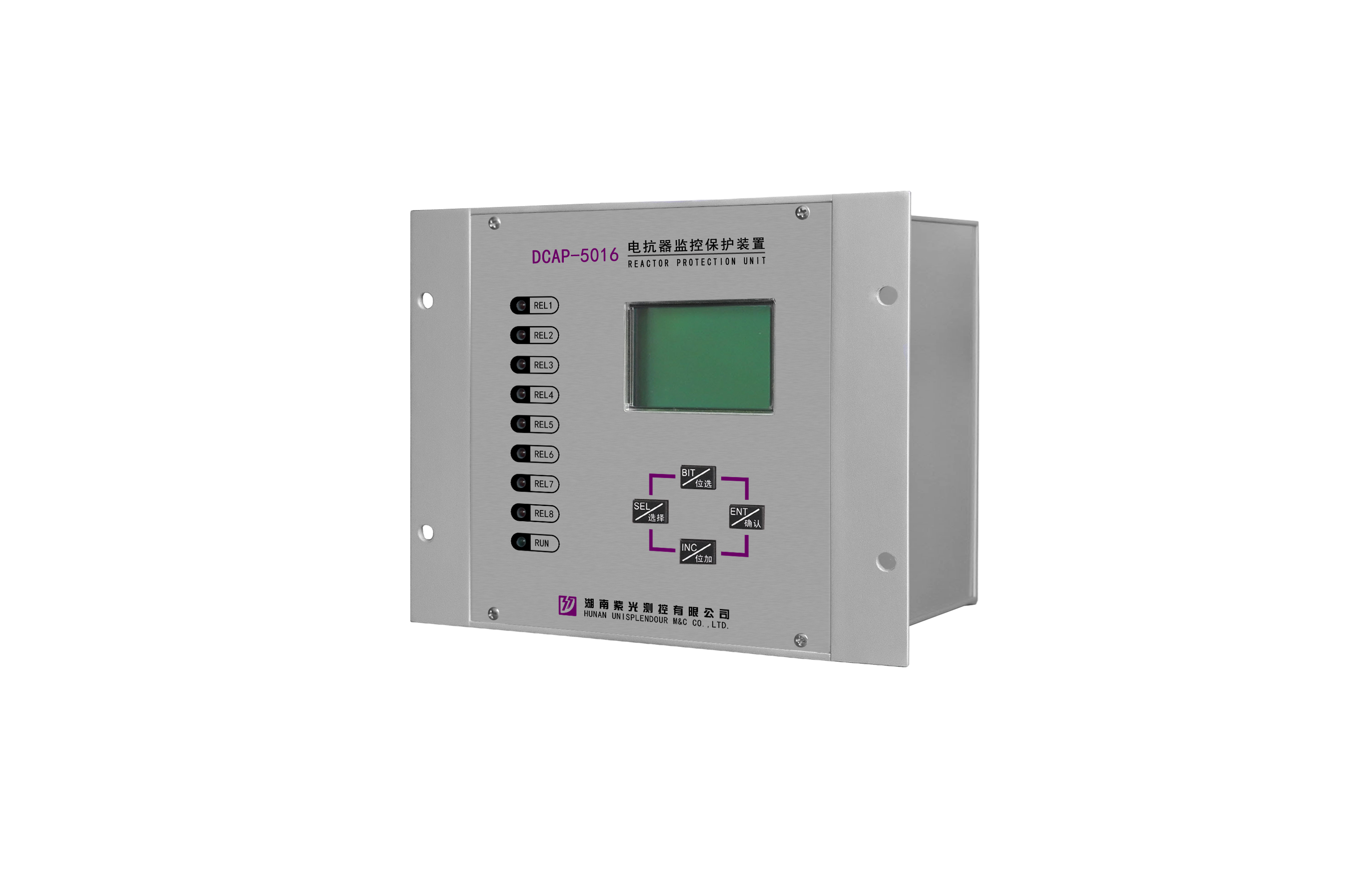

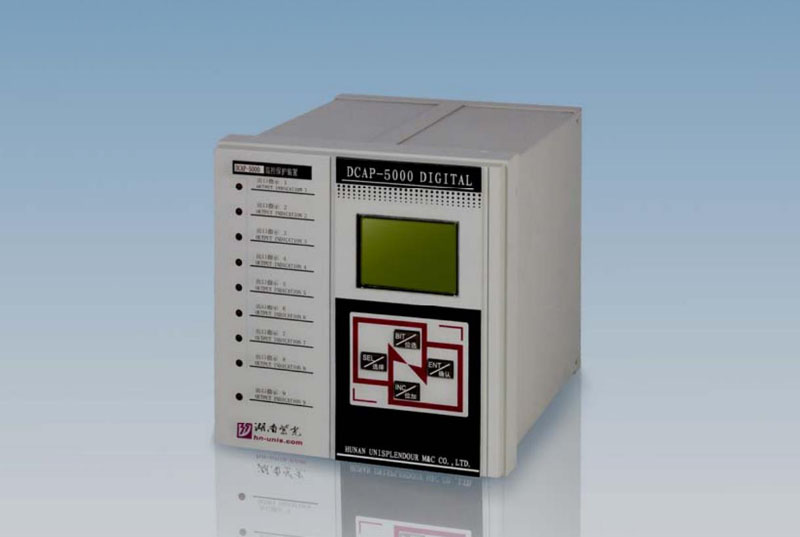

DCAP-5016 电抗器监控保护装置（V2.2）

DCAP-5016 电抗器监控保护装置（V2.2）

1.装置概述

   该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，主要用于电抗器的保护测量及控制。

   该装置带有4套保护定值，以适应不同运行方式的切换，可以通过装置定值切换菜单或者后台监控计算机远程切换。

2.主要功能

(1) 继电保护功能：

n主电抗器三段过流保护

n主电抗器反时限过流保护

n主电抗器零序过流保护

n主电抗器匝间短路保护

n主电抗器绕组开断保护

n主电抗器两段过负荷报警

n主电抗器电流差动速断保护

n主电抗器电流差动保护（采用常规比率制动和二次谐波制动原理）

n主电抗器零序差动速断保护

n主电抗器零序差动保护（采用常规比率制动原理）

n小电抗器过流保护

n小电抗器过负荷报警

n过电压保护

n零序过压保护

nTV和TA断线报警

n控制回路断线报警

n四路非电量控制（联跳一、联跳二、联跳三、联跳四）

n两段过温保护

n单相接地报警

(2) 装置失电告警功能。

(3) 具有故障录波功能，最长可录波20s。

(4) 对时功能：主机软件对时、脉冲对时或B码对时。

(5) 装置可掉电保存最新80次报警记录。

(6) 装置带有RS-485总线通信口和以太网通信口。
