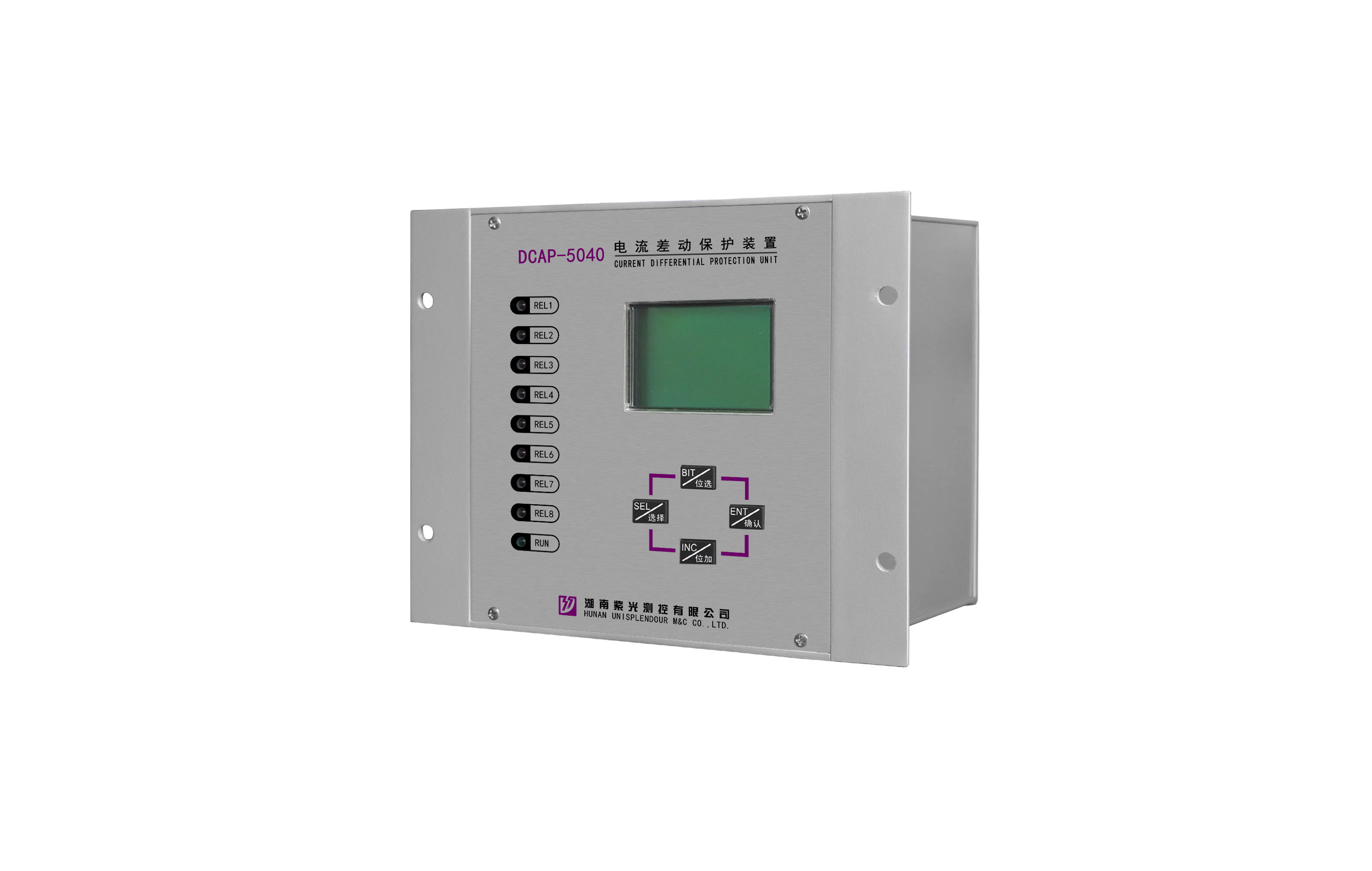

DCAP-5041E 变压器光纤纵差保护装置（V2.2）

DCAP-5041E 变压器光纤纵差保护装置（V2.2）

1.装置概述

   该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，主要用于电力变压器、电抗器、发电机、发变组、电动机和其它两端口电力设备的保护及测控。

   该装置通过光纤传送保护电流的数据，实现变压器两侧远距离的差动保护。

   该装置带有4套保护定值，以适应不同运行方式的切换，可以通过装置定值切换菜单或者后台监控计算机远程切换。

电流选择功能说明：

当电流选择功能软压板退出时，装置不判断SI17和SI18状态，直接选择支路1的电流作为装置保护电流，装置将支路1的电流送至对侧。

当电流选择功能软压板投入时，装置通过SI17和SI18组合选择支路1的电流或者支路2的电流作为保护电流。

SI17=0，SI18=0：报“电流选择异常”，闭锁差动保护，并将闭锁信号送至对侧。

SI17=1，SI18=1：报“电流选择异常”，闭锁差动保护，并将闭锁信号送至对侧。

SI17=0，SI18=1：选择支路1的电流作为装置保护电流，装置将支路1的电流送至对侧。

SI17=1，SI18=0：选择支路2的电流作为装置保护电流，装置将支路2的电流送至对侧。

2.主要功能

(1) 继电保护功能：

n 电流差动速断保护

n 电流差动保护（采用二次谐波制动和比率制动原理）

n TA断线报警

n 控制回路断线报警

n 四路非电量控制（联跳一、联跳二、联跳三、联跳四）

n 4路开关量远跳功能

n 电流差动保护远跳功能

n 两段过温保护

(2) 装置失电告警功能。

(3) 具有故障录波功能，最长可录波20s。

(4) 对时功能：主机软件对时或B码对时（可选）。

(5) 装置可掉电保存最新80次报警记录。

(6) 装置带有RS-485总线通信口和以太网通信口。
