DCAP-5086 注入式定子接地保护系统（V2.2）

第一部分：系统概述

该装置基于32位高性能DSP（数字信号处理器）和高速以太网络通信技术设计，采用20Hz信号注入法，主要用于发电机定子的接地保护。

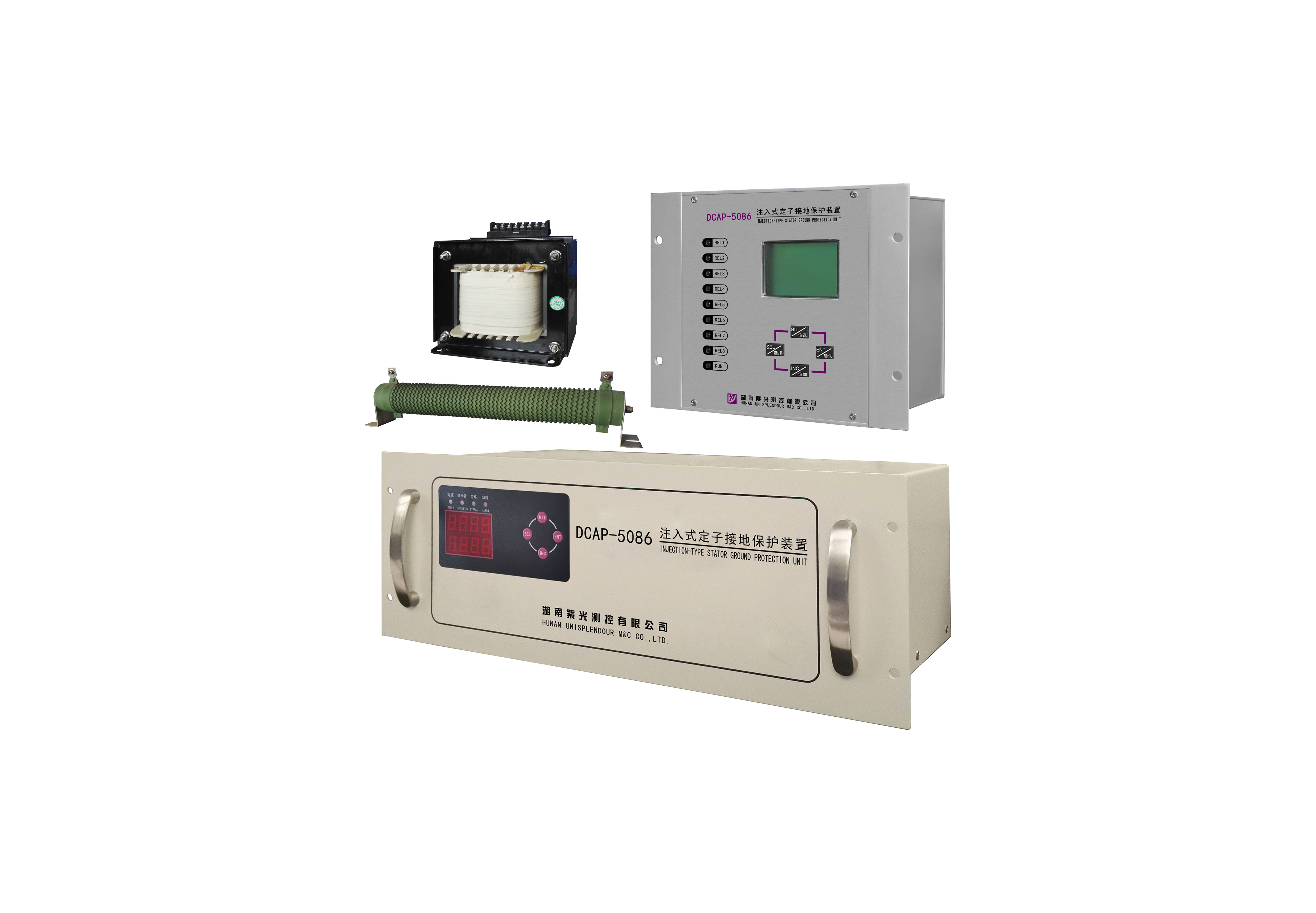

DCAP-5086装置由2部分组成：

（1）DCAP-5086A注入式定子接地保护测控装置（简称测控装置）

（2）DCAP-5086B注入式定子接地保护注入电源装置（简称注入电源装置）

注入式定子接地保护可保护发电机定子全区域以及升压变、励磁变等初级的绝缘，并不受系统电容影响，同时其具有保护范围为100%、灵敏度一致、不受接地位置影响、不受发电机工况影响等特点。

第二部分：DCAP-5086A测控装置

(1) 继电保护功能：

n 注入式接地电阻报警

n 注入式接地电阻跳闸

n 注入信号有功分量越限报警

n 零序过流保护

n 零序过电压保护

n 注入电源回路故障报警

n 注入电压回路故障报警

n 控制回路断线报警

n 四路非电量控制（联跳一、联跳二、联跳三、联跳四）

(2) 装置失电告警功能。

(3) 对时功能：主机软件对时、脉冲对时、B码对时（可选）。

(4) 装置可掉电保存最新80次报警记录。

(5) 装置带有RS-485总线通信口和以太网通信口。
