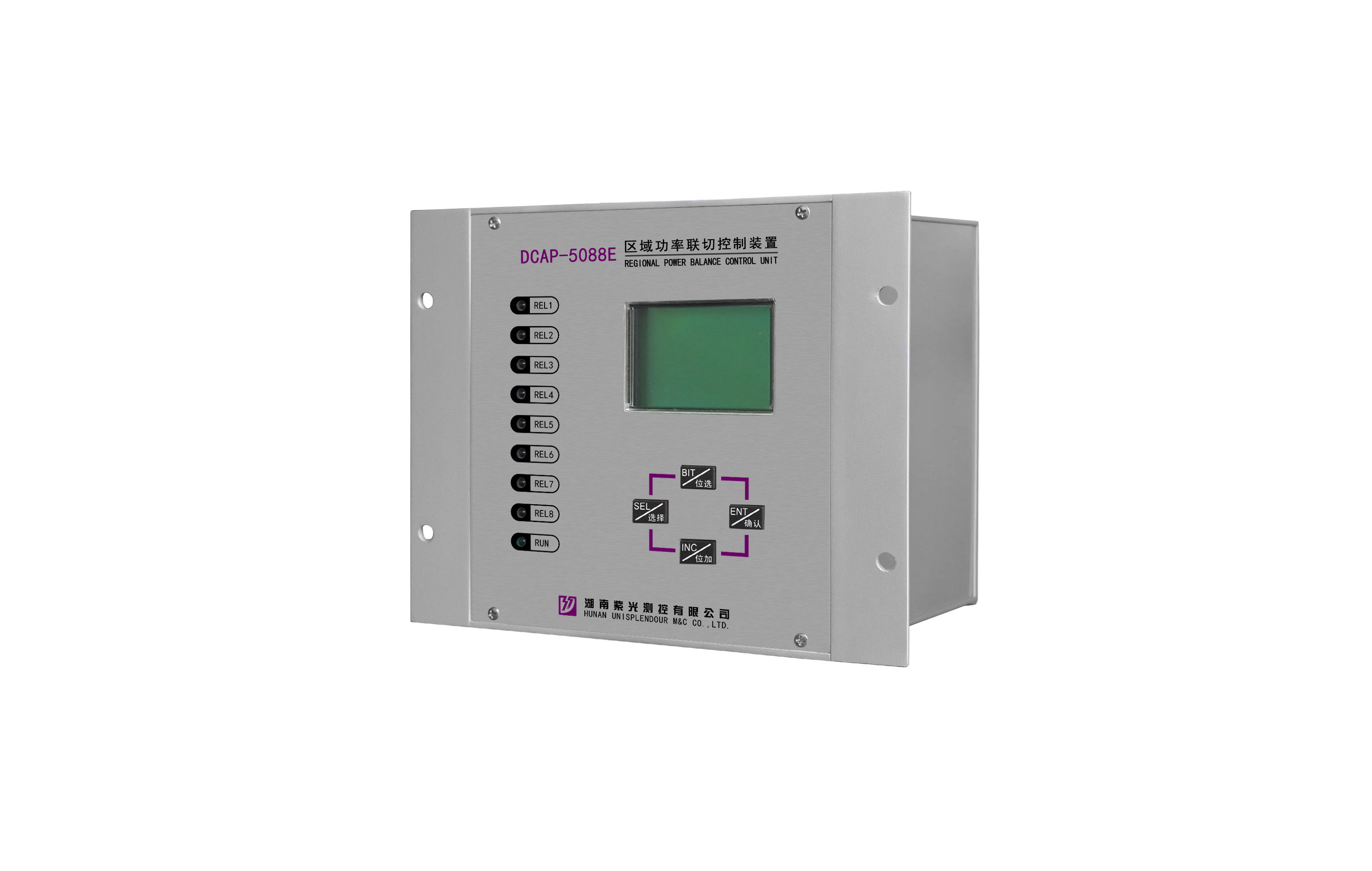

DCAP-5088E区域功率联切控制系统（V2.2）

DCAP-5088E区域功率联切控制系统（V2.2）

（1）系统简介

DCAP-5088E区域功率联切控制系统主要用于火电厂系统的稳频稳压控制，通过采集分析发电机和负载的运行状态，确定功率大扰动情况下负载的切除逻辑，实现火电厂新的功率平衡，达到新的系统稳频稳压的目的。

一般情况下，电厂通过电压和频率的变化来控制发电机发电或者切除负载，以维持电网的稳定。但是有些电厂的发电机功率调节速度太慢，无法通过快速调节发电机的发电功率来维持电网平衡。此时最好的办法就是根据原来系统有功功率和无功功率分配情况决定某一台或多台发电机跳闸后快速切除部分负载（功率缺额），避免由于不平衡导致母线电压和频率的大幅振荡，最终导致整个电厂全部瓦解停电。

由于直接采用“功率准平衡”的控制原则，节省了由于部分发电机电源消失后导致电压和频率变化带来的延时，更有利于实现新的电网的平衡。

DCAP-5088E区域功率联切控制装置分为主从两大部分。DCAP-5088E（M）为主控装置（以下简称M装置）；DCAP-5088E（S）为从控装置（以下简称S装置）

控制装置包括多台DCAP-5088E（M）和多台DCAP-5088E（S）装置。

每台DCAP-5088E（S）装置负责采集3个负载的功率，同时对该3个负载进行功率联切控制。

（2）实现分时段软联切功能

• 负载采用分时段联切，由主装置发出联切命令，从装置根据设置延时，分时段切除负载。这样可以尽可能小的引起电网的波动，以维持电网的稳定性。每路负载延时可以单独设置。


• 电容器采用分时段联切，这样可以尽可能小的引起电网的波动，以维持电网的稳定性。每路电容延时可以单独设置。


（3）故障录波功能

• 联切能够启动故障录波功能，波形为每周波的有效值，每周波一个点，从切换前3秒开始录，时间共6秒。


• 主站录两台发电机的电流、电压、有功功率、无功功率，以及两台机组的总有功功率、总无功功率。


• 从机录母线电压。


（4）M装置功能介绍

M装置主要完成的工作：

• 所有发电机发电状态的检测。


• 通过通信方式采集从控装置检测到的发电机、负载及补偿电容器的工作状态。


• 制定某台或某几台发电机跳闸后负载及补偿电容器的切除逻辑（功率联切控制）。


• 与电厂综合自动化系统的通信。


M装置主要功能：

• 能自动识别发电机或负载的工作状态（投入还是退出）。


• 能依据“功率准平衡”原则快速切除相应的负载，快速实现稳频稳压控制。


• 带有实时时钟电路，能掉电保存最新40条动作及报警记录。


• 采用单模/多模光纤，实现S装置与M装置通信。


• 带有1路RS485和1路以太网通信接口，能方便的实现双网通信。


• 带有1路GPS对时功能。


• 能在线实时预测各种功率联切的组合，便于运行人员离线校核装置的逻辑判断。


（5）S装置功能介绍

S装置主要完成的工作：

• 负载及补偿电容器工作状态的检测。


• 通过通信方式将负载及补偿电容器的工作状态送到主控装置。


• 执行主控装置发来的切除负载及补偿电容器的命令。


• 与电厂综合自动化系统的通信。


S装置主要功能：

• 能自动识别负载或电容器的工作状态（投入还是退出）。


• 能依据“功率准平衡”原则快速切除相应的负载，快速实现稳频稳压控制。


• 采用光纤通信口，采用单模/多模光纤，实现S装置与M装置通信。


• 带有1路RS485和1路以太网通信接口，能方便的实现双网通信。


• 带有1路GPS对时功能。


• 能在线实时预测各种功率联切的组合，便于运行人员离线校核装置的逻辑判断。
